Płytki wymiennika ciepła z obwodami drukowanymi, pół-trawione, o wysokiej precyzji

Płytki wymiennika ciepła z obwodami drukowanymi, pół-trawione, o wysokiej precyzji

Nazwa marki:	XHS/ Customized
Numer modelu:	Zwyczajne
MOQ:	10
Ceny:	80-100USD
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	10000-100000pcs / tydzień

Szczegółowe informacje

Opis produktu

Ratings & Reviews

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO 9001, ISO 14001

Przybory:

Stal nierdzewna, tytan lub dostosowana

Grubość:

0,02 mm - 1,5 mm

Tolerancja:

+/- 0,005 mm

Proces produkcyjny:

Zdajanie chemiczne, poszycie, tłoczenie, cięcie laserowe

Szczegóły pakowania:

Torby PE i kartony / dostosowane

Możliwość Supply:

10000-100000pcs / tydzień

Podkreślić:

Wymiennik ciepła z obwodu drukowanego

1800 mm obwodnik drukowany wymiennik ciepła

Obwód wymiennika ciepła lotniczego

Opis produktu

Płyty wymiennika ciepła z wytrawianiem precyzyjnym do obwodów drukowanych

Wymiennik ciepła z obwodami drukowanymi (PCHE) wykorzystuje dyfuzyjnie łączone, odporne na korozję płyty z obwodami mikrokanalikowymi, aby osiągnąć wysoką wydajność cieplną i kompaktowość. Zaprojektowany do ekstremalnych ciśnień i temperatur, służy w przemyśle naftowym/gazowym, energetycznym i chemicznym, oferując trwałość i zalety oszczędności miejsca dzięki spawanej architekturze płytowej. Specyfikacje

płyt wymiennika ciepła z wytrawianiemPozycjaNiestandardowy tytanowy PCHE

Materiał	Stal nierdzewna 201,202,304,316,410 itp./ Aluminium/ Miedź/ Mosiądz/ Stop stali/ Tytan/ Różne rodzaje materiałów do wyboru
Grubość	0,02 mm - 3 mm w zależności od zapotrzebowania
Minimalna pojedyncza część	1 mm * 1 mm
Maksymalna pojedyncza część	1500 mm * 650 mm
Obróbka powierzchni	Polerowanie, szczotkowanie, galwanizacja, niklowanie, anodowanie itp...
Charakterystyka	Wyjątkowa odporność na korozję
Lekka waga	Bardzo dobra wytrzymałość i twardość Doskonała przewodność cieplna Wysoka przewodność elektryczna Bez zadziorów i czysta Pełna możliwość recyklingu Zalety wytrawiania w produkcji płyt PCHE Precyzyjna Fabrykacja Mikrokanalików:

Umożliwia ultra-drobne, złożone ścieżki przepływu (

<0,5 mm) dla zmaksymalizowanej wydajności wymiany ciepła i równomiernego rozkładu płynu.Elastyczność Projektowania: Obsługuje konfigurowalne geometrie kanałów (zygzak, faliste) dostosowane do wymagań termodynamicznych/płynowych.
Zachowanie Integralności Materiału: Wytrawianie bez naprężeń unika deformacji mechanicznych, zachowując wytrzymałość płyty do pracy pod wysokim ciśnieniem (do 600 barów).
Skalowalność i Spójność: Procesy fotochemiczne zapewniają powtarzalną, wielkoseryjną produkcję płyt odpornych na korozję (np. stal nierdzewna, stopy)
Proces produkcji płyt PCHE wytrawianych chemicznie

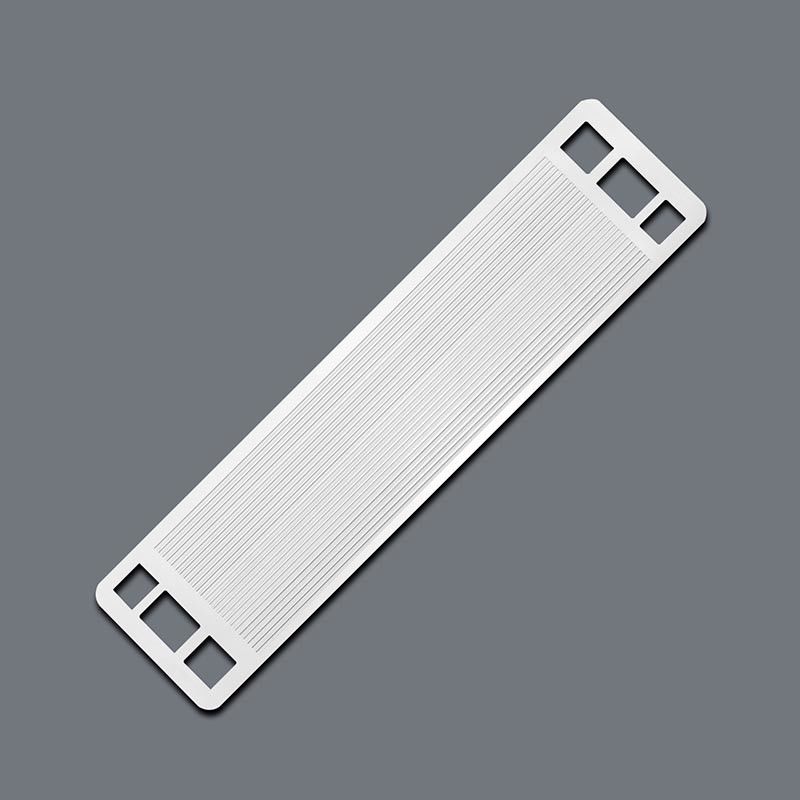

Płytki wymiennika ciepła z obwodami drukowanymi, pół-trawione, o wysokiej precyzji 1

1) Wybór materiału (stal nierdzewna/tytan);2)

Czyszczenie powierzchni;3)

Powlekanie fotorezystem i maskowanie UV w celu zdefiniowania wzorów kanałów przepływu;4)

Naświetlanie i wywoływanie;5)

Wytrawianie chemiczne w celu rozpuszczenia odsłoniętych obszarów;6)

Obróbka końcowa (usuwanie rezystu, neutralizacja pozostałości);7)

Kontrola jakości. Precyzyjna kontrola parametrów wytrawiania (czas, temperatura, stężenie) zapewnia jednorodną geometrię kanałów dla zoptymalizowanego rozkładu gazu, przewodności i odporności na korozję przy jednoczesnym zachowaniu integralności strukturalnej. Metoda ta wspiera skalowalną, ekonomiczną produkcję masową.

Jak wytrawiać niestandardowe płyty PCHE?1.

Prosimy o przesłanie projektu.

Płytki wymiennika ciepła z obwodami drukowanymi, pół-trawione, o wysokiej precyzji 2

Akceptujemy następujące formaty plików: DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw i Adobe Illustrator

2. Czas realizacji próbek: 5-7 dni
3.

Ekspres: Przez DHL, FedEx, TNT, Lotniczo, Morsko.
