Precyzyjne wygrawerowane obwody drukowane wymiennik ciepła wyższa wydajność cieplna

Precyzyjne wygrawerowane obwody drukowane Wymienniki ciepła Wyższa wydajność cieplna

Wymienniki ciepła z obwodu drukowanegoPrzegląd

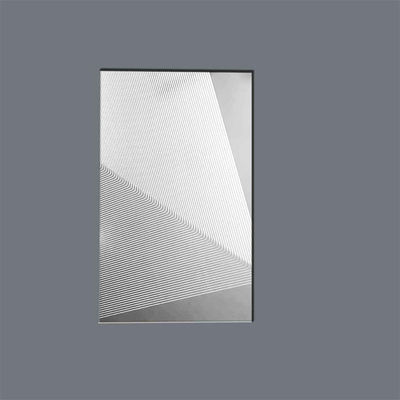

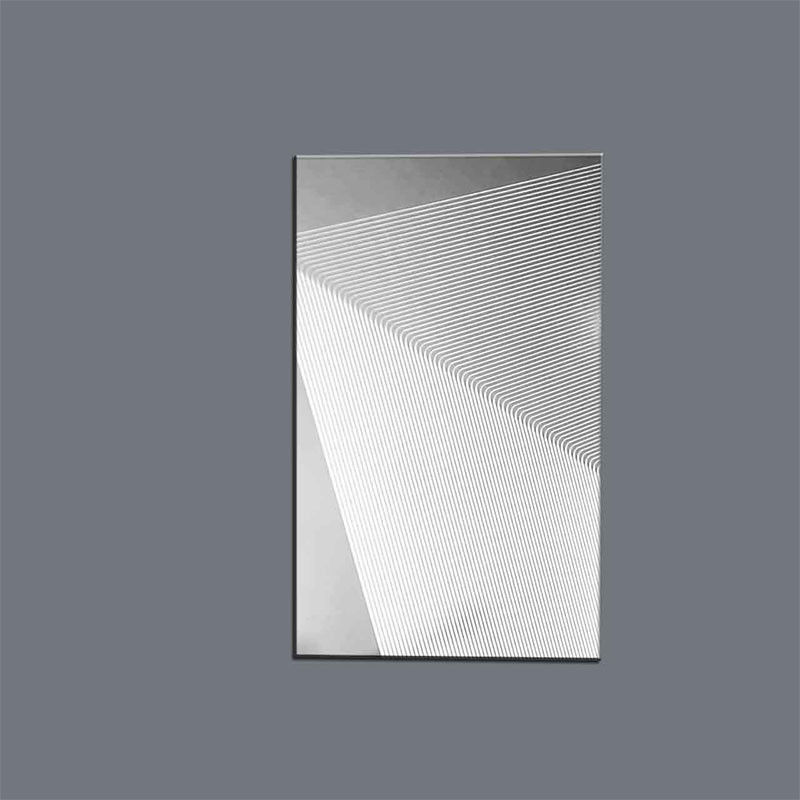

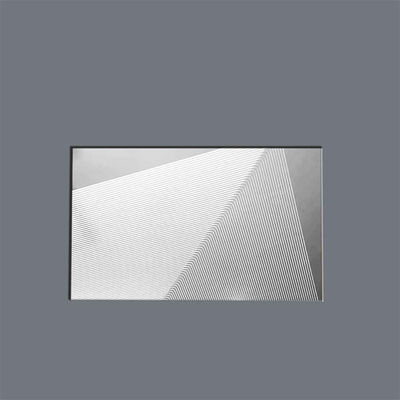

Chemicznie wygrawerowane PCHE firmy Xinhsen stanowią następną generację kompaktowych wymienników ciepła, zapewniających niezrównaną wydajność termiczną w krytycznych zastosowaniach.Wykorzystując naszą opatentowaną fotochemiczną technologię grafowania, tworzymy złożone wzory mikro kanałów, które osiągają wyższą wydajność transferu ciepła przy zachowaniu wyjątkowej odporności na ciśnienie.

Główne zalety
✔Bardzo wysoka wydajność- Gęstość powierzchni do 2500 m2/m3
✔Zdolność do ekstremalnego ciśnienia- Do 600 barów ciśnienia roboczego
✔Kompaktny i lekki- 85% mniejsze niż w przypadku tradycyjnych wymienników
✔Odporne na korozję- szeroka kompatybilność materiału
✔Niestandardowe wzory przepływów- Optymalizowane wzory kanałów dla każdej aplikacji

Wymienniki ciepła z obwodu drukowanegoSpecyfikacje

Cechy projektowe
•Wzorce kanałów: prosty, zygzagowy, sinusobowy lub optymalizowany według zamówienia CFD
•Układanie warstw: Konstrukcje połączone dyfuzją lub lutowane
•Konfiguracja portu: Przepływ krzyżowy, przeciwpływ, konstrukcje wielokrotne
•Szczegółowe cechy: Zintegrowane czujniki, wielkości kanałów hybrydowych

Dane dotyczące wydajności
Wskaźniki przenoszenia ciepła: 3000-8000 W/m2K
Wskaźniki NTU do 50

- Spadek ciśnienia nawet do 0,1 bara

Wnioski
▸ Superkrytyczne cykle zasilania CO2
▸ LNG i przetwarzanie kryogeniczne
▸ Systemy reaktorów jądrowych
▸ Zarządzanie cieplą w przemyśle lotniczym
▸ Systemy ogniw paliwowych na wodór
▸ Wykorzystanie ciepła z odpadów przemysłowych

Zapewnienie jakości

• 100% inspekcji wymiarowej (omiar optyczny)

• Certyfikaty materiałów (MTC, EN10204 3.1)

• Badanie ciśnienia do 1,5x ciśnienia projektowego

• Zgodne z sekcją VIII sekcji 1 normy ASME BPVC

• Produkcja certyfikowana ISO 9001 i AS9100

Opcje dostosowywania
✓ optymalizacja kanałów CFD
✓ Specjalne powłoki (Ni, Cr, ceramika)
✓ porty przyrządów
✓ Kompaktne modułowe urządzenia
✓ Pełna integracja systemu

Dlaczego wybrać Xinhsen PCHE?
Nasz proces etsu chemicznego pozwala:
•Rzeczywiste cechy na mikro skalębez obciążeń mechanicznych
•Doskonała jednolitość kanałudla równoważonego przepływu
•Złożone geometrieNiewykonalne przy obróbce
•Szybkie tworzenie prototypów- 2-3 tygodnie dla próbek testowych

Pojemność produkcyjna
• Prototypy: 2-3 tygodnie
• Produkcja masowa: ponad 50 000 płytek/miesiąc
• Kompletne jednostki: 4-8 tygodni
