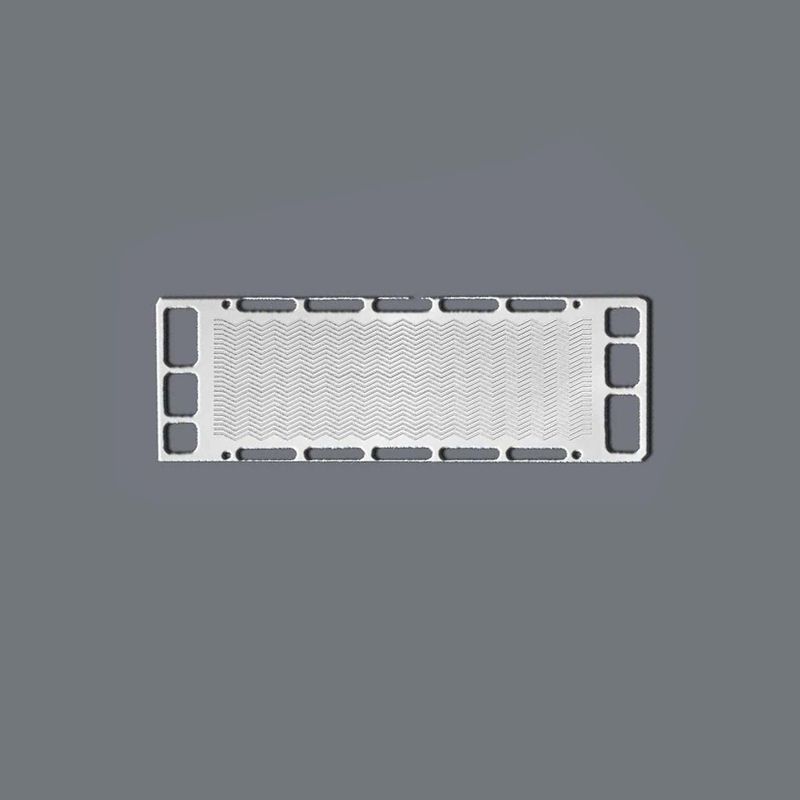

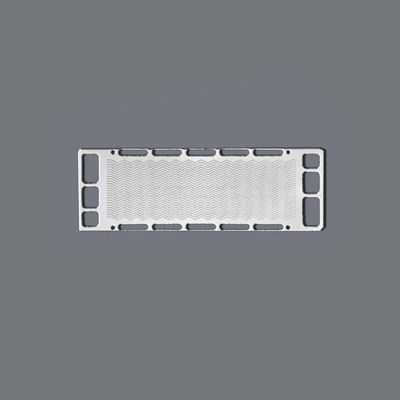

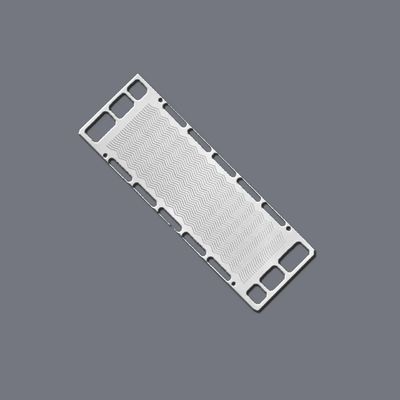

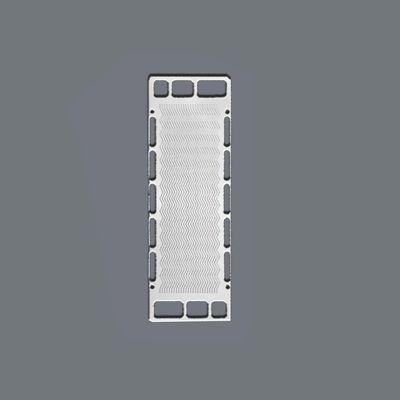

Wysokiej precyzji wygrawerowane płyty dwubiegunowe do elektrolizatorów ogniw paliwowych

Wysokiej precyzji wygrawerowane płyty dwubiegunowe do ogniw paliwowych i elektrolizatorów

Przegląd płyt dwubiegunowych

Bipolarne płyty Xinhsen zapewniają lepszą wydajność w ogniwach paliwowych, elektrolizerach i bateriach.Nasza fotochemiczna technologia etsu umożliwia stworzenie złożonych wzorów mikrokrążenia z niezrównaną precyzją.Płyty te są kluczowe dla poprawy efektywności energetycznej w zastosowaniach wodorowych.

Główne zalety
✔Ultracienkie wzory(0,1-2,0 mm) o wysokiej integralności konstrukcyjnej
✔Powierzchnie odporne na korozjędla środowisk kwaśnych/zasadowych
✔Niestandardowe wzory pola przepływu(serpentyna, interdigitatowa, biomimetyczna)
✔Zero napięć mechanicznychw porównaniu z alternatywami do drukowania / cięcia laserowego
✔Szybkie tworzenie prototypów→ przejście do masowej produkcji

Płyty dwubiegunoweSpecyfikacje

Cechy projektowe

•Wzorce przepływu: Architektura serpentynowa, równoległa, typu szpilki, 3D
•Zintegrowane funkcje: kanały chłodzące, porty czujników, szpilki wyrównania
•Pozostałe: Ceramika przewodząca, obróbki hydrofobowe, warstwy przeciwprzebarwienia
•Pozostałe przetwarzanie: Przygotowanie do spawania laserowego, pieczęcie w rzeźbie, oznakowanie QC

Dane dotyczące wydajności
W przypadku konstrukcji konwencjonalnych spadek ciśnienia jest o 10-15% mniejszy.

Kompatybilny z 2-5x kompresyjnym układaniem
¢ 5000+ godzin żywotności w przyspieszonych testach PEMFC

Wnioski

▸Komórki paliwowe wodorowe(PEMFC, SOFC, DMFC)
▸Elektrolizatory wodne(PEM, AEM, alkaliczny)
▸Akumulatory z przepływem redoksowym(VRFB, systemy Zn-Br)
▸Systemy konwersji CO2
▸Urządzenia laboratoryjne na chipie

Zapewnienie jakości

• 100% zautomatyzowana kontrola optyczna (AOI)

• Certyfikaty materiałów: EN 10204 3.1, normy ASTM

• Badanie korozji ex situ/in situ

• Zgodne z normami ISO 9001 i IATF 16949

Opcje dostosowywania
✓ pole przepływu zoptymalizowane według CFD
✓ Projekty hybrydowe metalu/grafitu
✓ Zmontowane z góry stosy płytek
✓ Szybkie tworzenie prototypów (5-7 dni próbki)

Dlaczego Xinhsen?
•Precyzja funkcji 50 μmdla optymalnej dynamiki płynów
•10,000+ płytek/miesiączdolność produkcyjna
•Wsparcie DFMw celu efektywnego kosztowo skalowania
