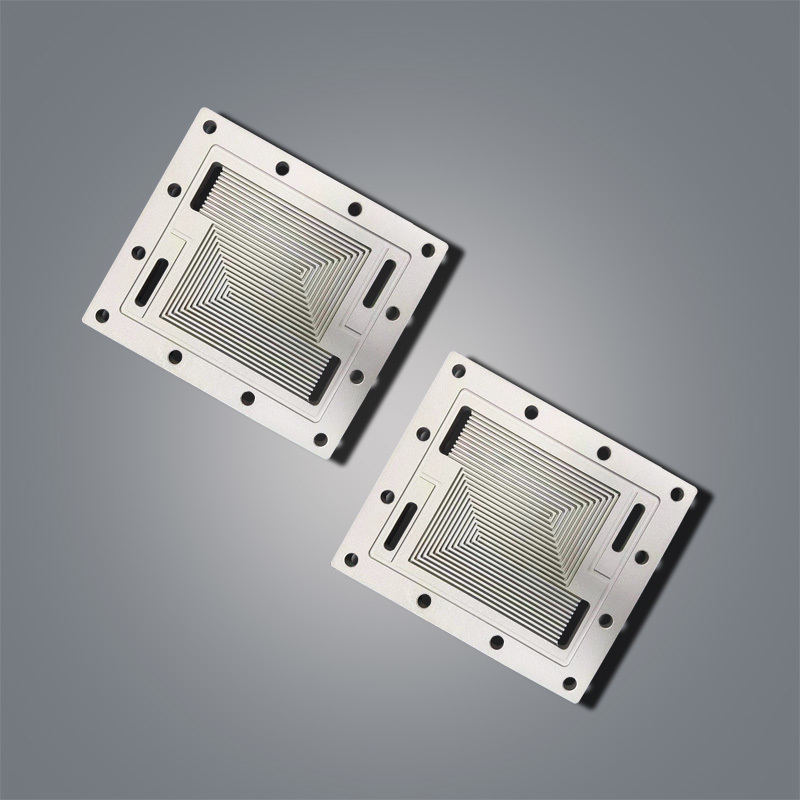

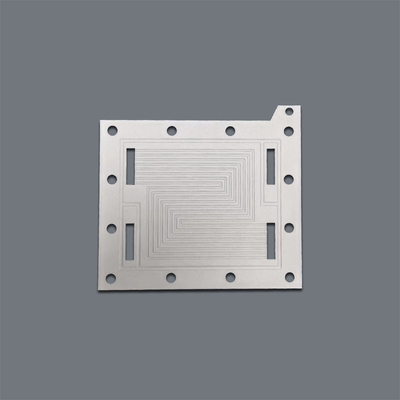

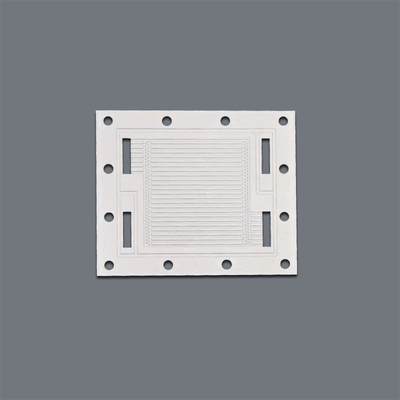

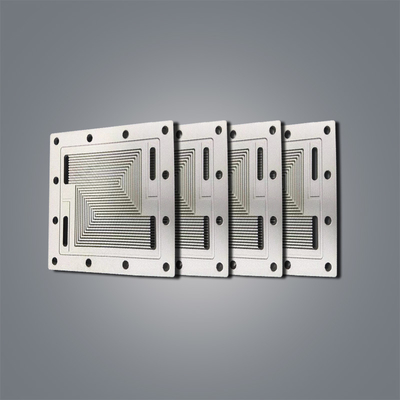

Producent Płyt Pola Przepływu do Wymienników Ciepła z Płytkami Obwodów Drukowanych

Xinhaisen wykorzystuje proces fotochemicznego trawienia do produkcji płyt przepływowych dla wymienników ciepła z płytkami obwodów drukowanych (PCHE), umożliwiając tworzenie precyzyjnych mikrokanalików i skomplikowanych wzorów.

OpisPłyt Pola Przepływu do Wymienników Ciepła z Płytkami Obwodów Drukowanych

Co to są wymienniki ciepła z płytkami obwodów drukowanych?

Wymiennik ciepła z płytkami obwodów drukowanych (PCHE) lub kompaktowy wymiennik ciepła z wiązaniem dyfuzyjnym (DCHE) to zaawansowany wymiennik ciepła, który integruje chemicznie wytrawione mikrokanaliki z wiązaniem dyfuzyjnym. Ta konstrukcja z litego bloku zapewnia wysoką wytrzymałość, doskonałą wydajność cieplną i niezawodne działanie w ekstremalnych warunkach pracy.

Specyfikacje  Płyt Pola Przepływu do Wymienników Ciepła z Płytkami Obwodów Drukowanych

Produkcja  Płyt Pola Przepływu do Wymienników Ciepła z Płytkami Obwodów Drukowanych

1. Chemiczne trawienie mikrokanalików płyt kompaktowych wymienników ciepła

Trawienie chemiczne (zwane również fototrawieniem lub obróbką fotochemiczną, PCM) to precyzyjny proces obróbki metali który usuwa wybrane obszary metalu za pomocą roztworów chemicznych (trawideł).

• Przygotowanie metalu – Blacha metalowa jest czyszczona w celu usunięcia olejów, tlenków lub zanieczyszczeń.

• Powlekanie – Na arkusz nakładana jest powłoka światłoczuła (fotorezyst).

• Ekspozycja– Pożądany wzór jest przenoszony na fotorezyst za pomocą światła UV i fotomaski. Obszary wystawione na działanie światła twardnieją, podczas gdy obszary nienaświetlone pozostają miękkie.

• Wywoływanie – Miękki fotorezyst jest zmywany, odsłaniając goły metal w obszarach do wytrawiania.

• Trawienie – Arkusz umieszcza się w roztworze trawiącym (zazwyczaj chlorek żelaza, chlorek miedzi lub kwas azotowy, w zależności od metalu). Chemikalium rozpuszcza niezabezpieczone obszary, tworząc pożądany wzór.

• Usuwanie i wykańczanie – Utwardzony fotorezyst jest usuwany, pozostawiając precyzyjnie wytrawioną część.

2. Płyty kompaktowych wymienników ciepła z wiązaniem dyfuzyjnym

Specjalizujemy się w dostarczaniu kompleksowych rozwiązań dla wymienników ciepła z płytkami obwodów drukowanych (PCHE). Integrując precyzyjne trawienie chemiczne z zaawansowanym wiązaniem dyfuzyjnym, zapewniamy, że każdy wymiennik ciepła oferuje wysoką niezawodność, wyjątkową wydajność i stałą wydajność aby sprostać wymagającym potrzebom aplikacji.

Pakowanie i wysyłka Płyt Pola Przepływu do Wymienników Ciepła z Płytkami Obwodów Drukowanych

Metody pakowania:

Oferujemy wiele opcji pakowania, aby zapewnić maksymalną ochronę, w tym osłony ochronne, worki PE i wkładki piankowe. Na życzenie dostępne są również niestandardowe rozwiązania w zakresie pakowania.

Wysyłka Metody:

Samolotem / Morzem / EMS / DHL / FedEx / UPS

Jak zamówić Płyty Pola Przepływu do Wymienników Ciepła z Płytkami Obwodów Drukowanych od nas?

1. Prześlij nam swój projekt.
Akceptujemy następujące formaty plików: DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw i Adobe Illustrator

2. Czas realizacji próbek: 3-10 dni

3. Ekspres: przez DHL, FedEx, TNT, około 3-7 dni.
