Precyzyjne trawienie płyt wymiennika ciepła PCHE dla stacji tankowania wodoru

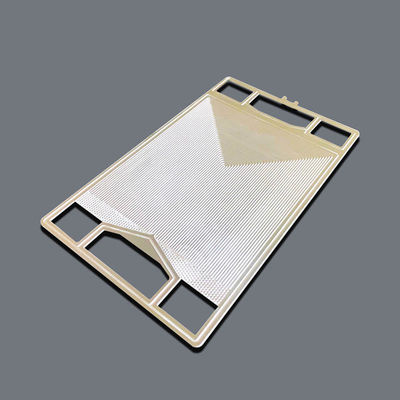

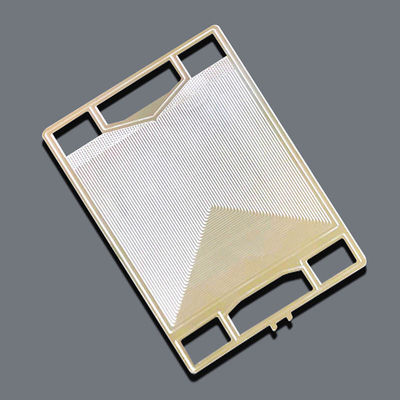

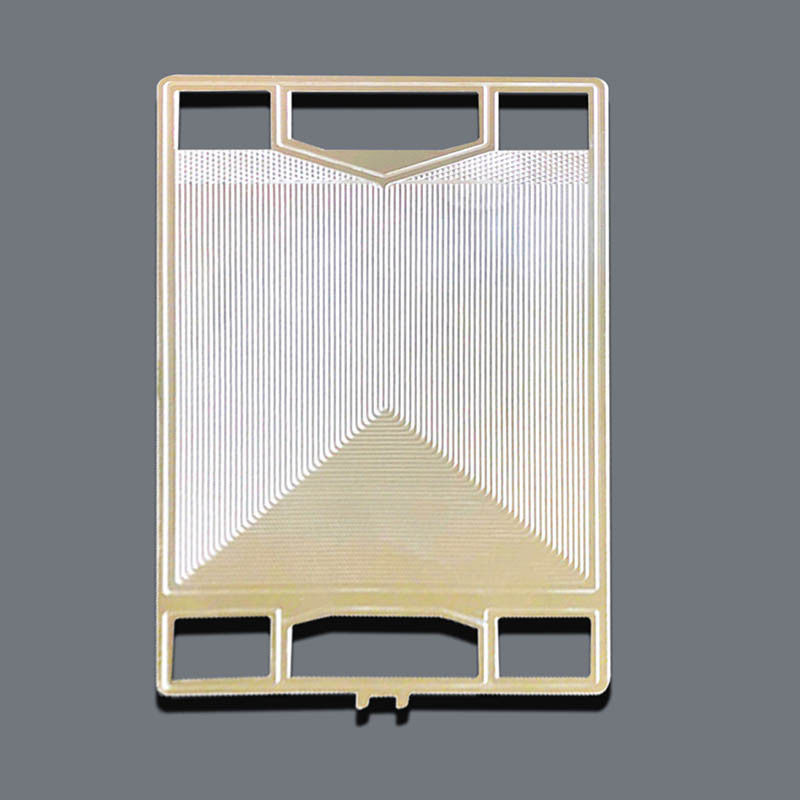

Opis Płyta wymiennika ciepła PCHE

Co to są wymienniki ciepła z obwodami drukowanymi?

Wymiennik ciepła z obwodami drukowanymi (PCHE) to zaawansowany wymiennik ciepła, który integruje mikrokanalikami trawionymi chemicznie z łączeniem dyfuzyjnym. Ta solidna konstrukcja blokowa zapewnia wysoką wytrzymałość, doskonałą wydajność cieplną i niezawodne działanie w ekstremalnych warunkach pracy.

Specyfikacje Płyta wymiennika ciepła PCHE

Produkcja Płyta wymiennika ciepła PCHE

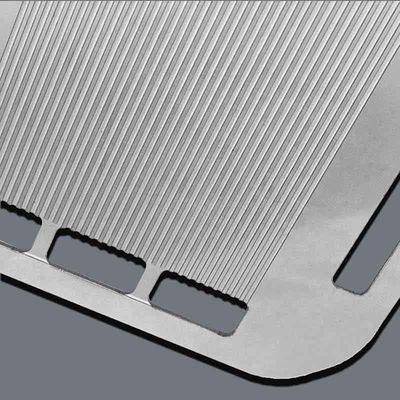

1. Trawienie chemiczne mikrokanalików płyt wymiennika ciepła PCHE

Trawienie chemiczne, znane również jako trawienie fotograficzne lub obróbka fotochemiczna (PCM), to wysoce precyzyjny proces kształtowania metali. Działa poprzez nakładanie odczynników chemicznych w celu rozpuszczenia określonych, wstępnie zdefiniowanych obszarów powierzchni metalu.

• Cięcie materiału – Arkusz metalu jest cięty do wymaganego rozmiaru do obróbki.
• Czyszczenie – Oleje, tlenki i zanieczyszczenia są usuwane w celu zapewnienia czystej powierzchni.
• Drukowanie – Nakładana jest warstwa fotorezystu, a wzór projektu jest drukowany na powierzchni.
• Ekspozycja – Wydrukowany arkusz jest naświetlany światłem UV przez fotomaskę, utwardzając wybrane obszary.
• Wywoływanie – Nieschłonięty fotorezyst jest zmywany, odsłaniając obszary do wytrawiania.
• Trawienie – Arkusz jest zanurzany w roztworze chemicznym, który usuwa odsłonięty metal, tworząc pożądany wzór.
• Usuwanie – Pozostały fotorezyst jest usuwany, pozostawiając gotową wytrawioną strukturę.
• Kontrola danych – Ostateczne części są sprawdzane pod kątem danych projektowych, aby zapewnić precyzję i jakość.

2. Płyty wymienników ciepła PCHE łączone dyfuzyjnie

Zapewniamy kompleksowe rozwiązania dla wymienników ciepła z obwodami drukowanymi (PCHE). Dzięki połączeniu precyzyjnego trawienia chemicznego i zaawansowanego łączenia dyfuzyjnego, nasze wymienniki ciepła zostały zaprojektowane tak, aby zapewniać najwyższą wydajność, niezawodność i stabilną pracę w najbardziej wymagających zastosowaniach.

Pakowanie i wysyłka płyty wymiennika ciepła PCHE

Metody pakowania:

Oferujemy wiele opcji pakowania, aby zapewnić maksymalną ochronę, w tym osłony ochronne, worki PE i wkładki piankowe. Na życzenie dostępne są również niestandardowe rozwiązania opakowaniowe.

Wysyłka Metody:

Samolotem / Morzem / EMS / DHL / FedEx / UPS

Jak dostosować Płyta wymiennika ciepła PCHE?

1. Prześlij nam swój projekt.
Akceptujemy następujące formaty plików: DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw i Adobe Illustrator

2. Czas realizacji próbek: 3-10 dni

3. Ekspres: przez DHL, FedEx, TNT, około 3-7 dni.
