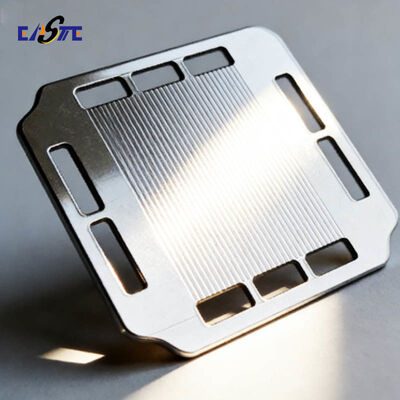

Trawione metalem płytki bipolarne ze złożonymi projektami pola przepływu dla japońskich zastosowań energetycznych

Przegląd produktu
Płytki dwubiegunowe to precyzyjne części metalowe niezbędne w ogniwach paliwowych i bateriach przepływowych, służące jako kluczowe elementy do przewodzenia prądu, dystrybucji reagentów i wsparcia strukturalnego. Xinhaisen specjalizuje się w masowej produkcji niestandardowych płytek dwubiegunowych przy użyciu zaawansowanej technologii trawienia, dostarczając części spełniające rygorystyczne wymagania przyszłych zastosowań energetycznych i przemysłowych.

Proces produkcji
Nasze płytki dwubiegunowe są produkowane w wysoce kontrolowanym procesie trawienia chemicznego, wykorzystując naszą wiedzę w zakresie obróbki fotochemicznej. Ta technika wytwarzania subtraktywnego obejmuje czyszczenie podłoża metalowego, nakładanie fotorezystu, naświetlanie go światłem UV przez precyzyjną maskę fotochemiczną w celu zdefiniowania wzoru pola przepływu, wywoływanie fotorezystu, a następnie trawienie odsłoniętych obszarów specjalistycznymi chemikaliami. Następnie odbywa się dokładne czyszczenie, usuwanie pozostałego fotorezystu i końcowa inspekcja. Metoda ta jest idealna do tworzenia złożonych, pozbawionych zadziorów projektów kanałów przepływu, bez wprowadzania naprężeń mechanicznych lub zmian właściwości materiału.

Cechy produktu

• Wysoka precyzja i złożoność: Możliwość produkcji skomplikowanych wzorów pól przepływu z drobnymi mikrokanalikami, o szerokości linii nawet 0,015 mm i jednolitych tolerancjach w zakresie ±0,01 mm.

• Bez zadziorów i naprężeń: Proces trawienia zapewnia gładkie ściany kanałów, brak zadziorów mechanicznych i brak naprężeń resztkowych, co jest kluczowe dla szczelności i integralności stosu.

• Wszechstronność materiałowa: Przetwarzamy szeroką gamę metali przewodzących nadających się do płytek dwubiegunowych, w tym stal nierdzewną (różne gatunki), tytan, aluminium i miedź.

• Doskonała płaskość i jakość powierzchni: Utrzymuje doskonałą płaskość na całej płytce i spójną jakość powierzchni, promując optymalny kontakt i wydajność w stosie.

• Skalowalność i szybkość: Nasz proces wspiera szybkie prototypowanie i opłacalne masowe produkcje, co czyni nas idealnymi zarówno dla działów badawczo-rozwojowych, jak i dla dużych zamówień.

• Elastyczność projektowania: Łatwość integracji złożonych projektów portów, zróżnicowanych głębokości kanałów i niestandardowych funkcji bez wysokich kosztów lub długich terminów realizacji narzędzi.

Specyfikacje produktu

Zastosowania produktu

• Ogniwa paliwowe: Ogniwa paliwowe PEM, wysokotemperaturowe ogniwa paliwowe (SOFC) do zastosowań motoryzacyjnych, stacjonarnych i przenośnych urządzeń.

• Baterie przepływowe: Baterie przepływowe wanadowe (VRFB) i inne elektrochemiczne systemy magazynowania energii.

• Elektrolizery: Płytki do systemów elektrolizy wody PEM i alkalicznej do produkcji wodoru.

• Wymienniki ciepła: Precyzyjne płytki mikrokanalikowe do kompaktowych rozwiązań zarządzania termicznego.

Nasze zalety

• Lider precyzji: Doskonale radzimy sobie z produkcją bardzo drobnych elementów o wysokiej tolerancji, kluczowych dla wydajności płytek dwubiegunowych.

• Szybka reakcja i duża objętość: Nasza zintegrowana sieć dostaw i zoptymalizowany proces zapewniają szybki czas realizacji zarówno dla próśb o prototypy, jak i dla zamówień produkcyjnych na dużą skalę.

• Niezrównana elastyczność: Akceptujemy różnorodne prośby dotyczące materiałów i złożone, niestandardowe projekty bez drogich narzędzi twardych.

• Sprawdzona jakość i spójność: Rygorystyczne kontrole w procesie i końcowa inspekcja gwarantują, że każda płytka spełnia dokładne specyfikacje, zapewniając niezawodność w końcowym montażu.

• Bogate doświadczenie: Głęboka wiedza aplikacyjna w sektorach energetycznym, medycznym i telekomunikacyjnym pozwala nam być prawdziwym partnerem technicznym.

FAQ

P1: Jaki jest czas realizacji prototypów płytek dwubiegunowych?
O: W przypadku standardowych materiałów i projektów, próbki prototypowe mogą być zazwyczaj dostarczone w ciągu 1-2 tygodni po finalizacji projektu i specyfikacji materiałowej.

P2: Czy można pokryć płytki dwubiegunowe w celu zwiększenia odporności na korozję lub przewodności?
O: Tak. Oferujemy różne usługi wtórnego wykończenia lub możemy współpracować z zaufanymi partnerami w zakresie powłok, takich jak złoto, platyna, polimery przewodzące lub specjalistyczne powłoki węglowe.

P3: Jaki format pliku jest wymagany do produkcji?
O: Preferujemy pliki CAD 2D w formacie DXF lub DWG, lub szczegółowe rysunki PDF ze wszystkimi krytycznymi wymiarami i tolerancjami jasno określonymi.

P4: Czy istnieje minimalna ilość zamówienia (MOQ)?
O: Nasz proces trawienia jest bardzo elastyczny. Wspieramy niskie MOQ dla prototypowania i jesteśmy optymalnie przygotowani do produkcji na dużą skalę.

P5: Jak zapewniacie, że płytki są czyste i wolne od pozostałości po trawieniu?
O: Stosujemy wieloetapowy proces czyszczenia ultradźwiękowego i pasywacji po trawieniu, aby zapewnić, że wszystkie powierzchnie są całkowicie czyste, wolne od pozostałości i gotowe do dalszego montażu lub procesów powlekania.

Zapraszamy do kontaktu w dowolnym momencie!
